重磁电数据处理与解释系统（RGIS）

1．基本情况

2000年以来，依托地质大调查项目，研发了基于通用GIS平台和微机Windows2000/XP/7操作系统的重磁电数据处理与解释系统（简称RGIS）。为基层物探工作和科研院所进行物探重磁电专业数据处理与资料解释提供了有力的软件工具。该项目由发展研究中心牵头，中国地质大学（北京、武汉）、桂林理工大学、陕西二物等多家单位和国内诸多物探软件专家参与了RGIS研发，对以往重磁电专业方法程序进行了优选，并在推广应用中得到了全国基层物探人员和科研人员的使用反馈，形成了我国地质勘探行业最为先进、方便、实用的重磁电数据处理系统软件，及时满足了我国基层队伍与科研单位的地质调查和矿产与油气资源勘查工作的需求。

RGIS 软件培训和技术研讨照片

2．主要成果

基于《区域重力调查规范DZ/T0082-2006》、微机Windows2000/XP操作系统，采用MapGis和MapInfo二次开发技术和Visual C++、Visual Basic、Fortran等混合语言编程技术，研发了集重磁电数据可视化管理、数据预处理、处理和正反演解释与GIS图表图形图像制作与空间分析等功能为一体的具有MapGis和MapInfo两种GIS平台版本的RGIS系统软件。

（1）数据库可视化管理与维护。主要包括重力、航磁与地磁数据库管理与维护，可以管理地质图、矿产、化探等数据，显示所有测点数据的空间位置及属性，或者可视化地检索与提取数据。

（2）重力数据规范化整理。实现了野外实测重力数据的各项整理，包括测点重力值（含固体潮）计算、三项外部改正（高度改正、中间层改正、正常重力场改正）、地形改正、布格异常计算、均衡异常计算和自由空间异常计算等。

（3）磁测数据预处理。主要包括磁力仪噪声试验、观测误差计算、磁测数据日变改正、正常场改正、高度改正、地磁要素计算等。

（4）数据处理。主要包括重磁数据坐标转换、网格化、网格文件计算、测量空区填补与复原、网格数据扩边以及利用数据库数据和平面数据切取剖面数据等。系统集成了正则化滤波、补偿圆滑滤波、滑动平均、趋势分析方法模块，用于
重磁异常的滤波处理和重磁异常的分离。系统的回归分析和相关分析模块，用于研究重磁场及相关物理量之间的相互关
系。系统提供了中高纬度磁异常化极、低纬度化极和变纬度化极计算功能。空间域转换处理模块包括向上延拓、向下延
拓、水平一阶导数、水平二阶导数、垂向一阶导数、垂向二阶导数计算，以及基于等效源理论的曲化平功能模块。频率域转换处理模块包括向上延拓、向下延拓、水平方向导数（一阶及二阶导数）、垂向导数（一阶及二阶导数）、任意方向任意阶导数、水平总梯度、解析信号计算功能模块。

（5）重、磁、电方法正反演解释。重磁方面，RGIS系统研发集成了2.5维单重、单磁或重磁剖面联合反演、三维密度界面和磁性界面反演、三维重磁异常人机交互正反演、三维重磁异常自动反演和单点、剖面或三维磁源深度计算等正反演解释模块。电法和电磁法方面，RGIS系统提供了一维电阻率极化率测深正反演，二维电阻率极化率剖面和测深人机交互正反演，二维电阻率极化率剖面和测深自动反演、二维MT反演，一维TEM正反演，2.5维TEM正反演，二维电阻率地形改正等模块。

（6）图件制作。系统具备地质图空间数据及其他空间点位数据的导入、注册与可视化管理功能。可以通过GIS交换格式
导入与管理地质图、磁测数据、化探数据、矿产地数据等，实现与重力数据类似的其他专业空间数据网格化、数据处理、等值线图绘制以及不同应用目的、不同展示效果，如彩色灰度阴影图，彩色三维图，统计图等。可以完成布格重力异常图、测点分布图、实际材料图，磁异常等值线图及平剖图、重磁解释成果图及多专业叠合的综合图件制作。

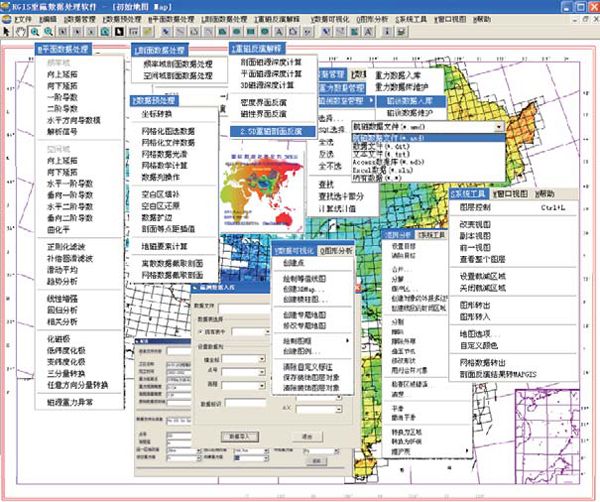

RGIS 软件系统的主界面与主要功能菜单

2009年6月，发展研究中心与中国地质大学、北京地质勘察技术工程有限公司签订产学研联合协议，并赠送 RGIS 软件

3．成果应用及其效益

R G I S 系统是我国目前重力数据整理最为齐备、规范，重磁数据预处理功能最为丰富，重磁数据处理功能最为实用，数据范围和格式覆盖最为广泛，输入、输出最为方便、规范的新一代自主产权软件系统。RGIS的研发和推广及时满足了
我国基层队伍与科研单位的地质调查和矿产与油气资源勘查工作的需求，促进了我国地质调查和资源勘查领域物探数据管理和资料解释的技术进步,该成果荣获2010年地理信息科技进步奖三等奖。

该系统已经被国土资源部列为地质勘查资质认定可选软件系统之一。近年来RGIS软件在我国地质科研院所、地质高校及全国地矿基层单位及地矿企业等得到广泛推广应用，成为用户最多、覆盖面最广、产学研多方应用率最高的物探专业软件。据不完全统计，自2006年RGIS软件研发完成以来，已推广单机版501套，网络版10套（120人网络版9套，10人版1套），用户数1591个，遍布全国各地矿和物探生产、科研、教学及管理部门的218个单位。到2010年12月底，举办了8期全国性RGIS软件使用培训班和技术交流会，合计培训基层物探业务人员和高校学生1826人次。

RGIS软件2007年被全国矿产资源潜力评价项目办公室指定为全国矿产资源潜力评价物探专业专用工具软件，RGIS软件还承担起了全国31个省（区、市）的重力和磁法数据资料的管理和处理解释的软件支撑工作。

RGIS软件系统还受到地学科研院所和高校师生们的认可。先后应邀向中国科学院地质地球物理研究所推广软件3套（包括网络版1套），向中国地质大学（北京）、中国地质大学（武汉）、长江大学、吉林大学、成都理工大学、东华理工大学等高校推广软件10余套，网络版9套（1080用户），与中国地质大学（北京）、长安大学等高校签署了产学研联合协议，RGIS软件已经成为地学教育和科研的有力软件工具。

“基于GIS的重磁电数据处理系统”成果获奖证书

计算机软件著作权登记证书
